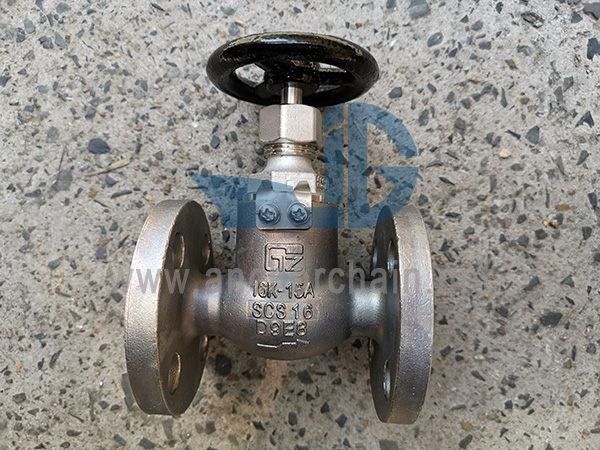

JIS F 7351 5K SCS16 от неръждаема стомана с винт за контролни глобални клапани. Стандарт за проектиране: JIS F7351-1996 Стандарт за изпитване: JIS F7400-1996 Изпитателно налягане: тяло-1,05Mpa, седло-0,77Mpa Размер на фланца според JIS F22DN0, с JIS F22DN04 DN50-DN65 с капак с болтове*Морски възвратен вентил от неръждаема стомана с винт надолу също може да се нарече глобален клапан от морска неръждаема стомана SDNR или SDNR клапан, възвратен клапан, спирателен възвратен клапан.
* Морски възвратен клапан от неръждаема стомана с винт надолу също може да се нарече морски глобален клапан от неръждаема стомана SDNR или SDNR клапан, възвратен клапан, спирателен възвратен клапан.
Основен материал:
1-Тяло: неръждаема стомана¼ˆSCS16)/SUS316L
2-дискова: неръждаема стомана¼ˆSCS16)/SUS316L
3-стъбло: неръждаема стомана(SCS16)/SUS316L
4-капак: неръждаема стомана¼ˆSCS16)/SUS316L
5-ръчно колело: чугун (FC200)
IMPA код | размер | Лице в лице (L) | Фланец диам. (Д) | Наклон (C) | № на отвора за болт | h | t | H | D2 |
751051 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
751052 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
751053 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
751054 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
751055 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
751056 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
751057 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
