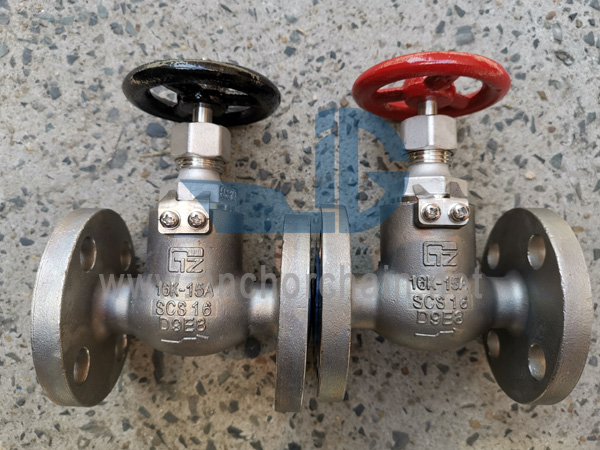

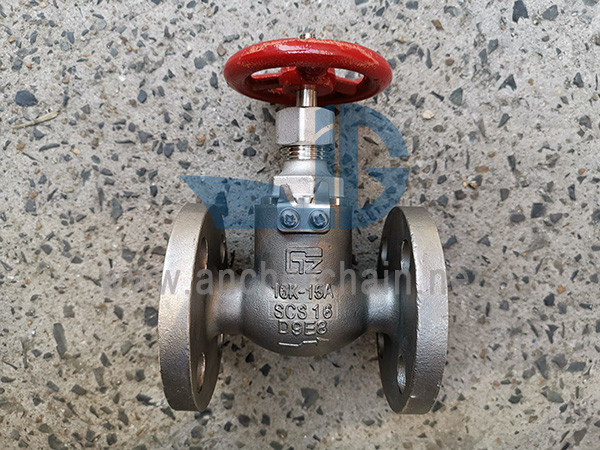

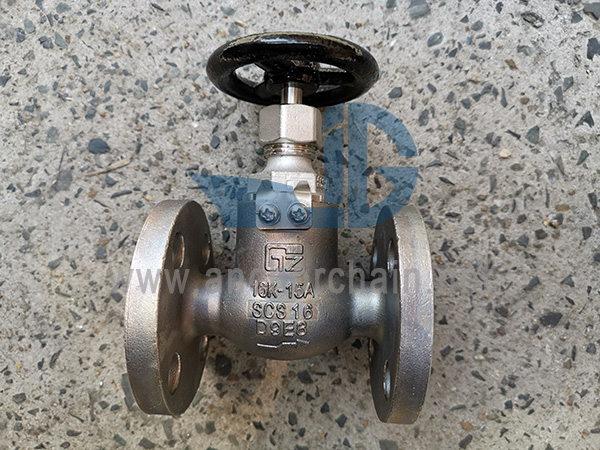

JIS F 7303 16K SCS16 Глобусни клапани от неръждаема стомана Стандарт за дизайн: JIS F7303-1996 Стандарт за изпитване: JIS F7400-1996 Изпитателно налягане: тяло-3,3Mpa, седло-2,42Mpa Размер на фланеца според JIS B2220-16K
Размер на фланеца според JIS B2220-16K
Основен материал:
1-Тяло: неръждаема стомана¼ˆSCS16)/SUS316L
2-дискова: неръждаема стомана¼ˆSCS16)/SUS316L
3-стъбло: неръждаема стомана(SCS16)/SUS316L
4-капак: неръждаема стомана¼ˆSCS16)/SUS316L
5-ръчно колело: чугун (FC200)
IMPA код | размер | L | D | C | № на отвора за болт | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
