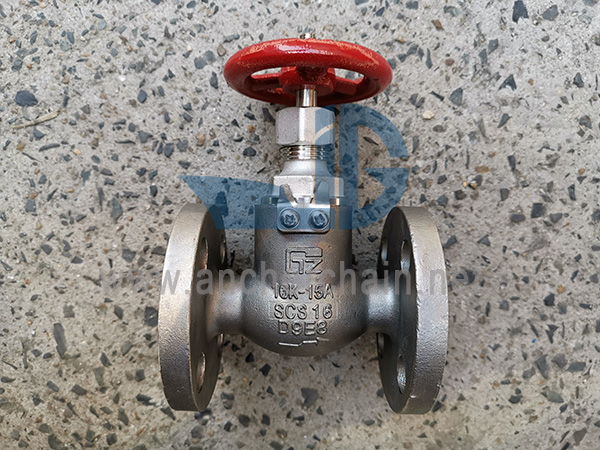

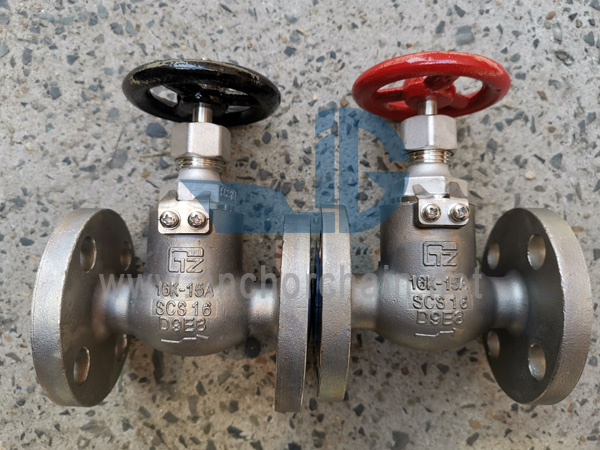

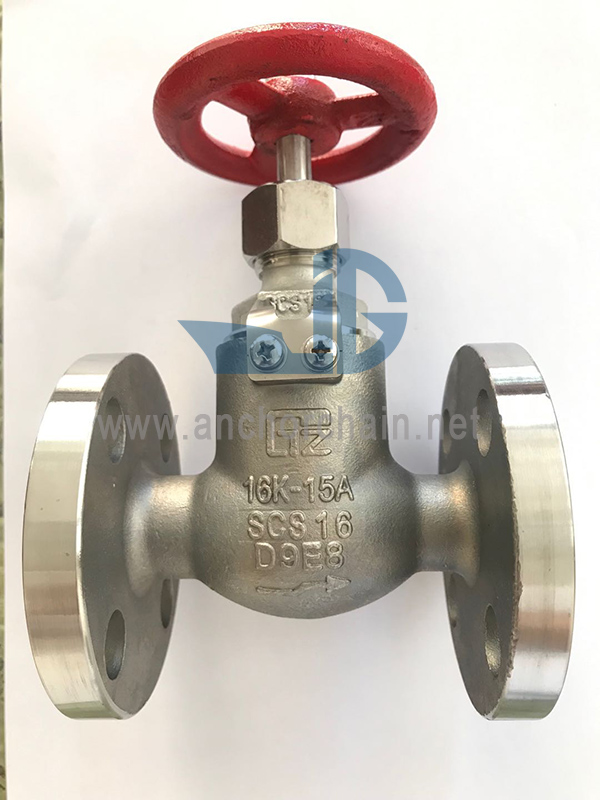

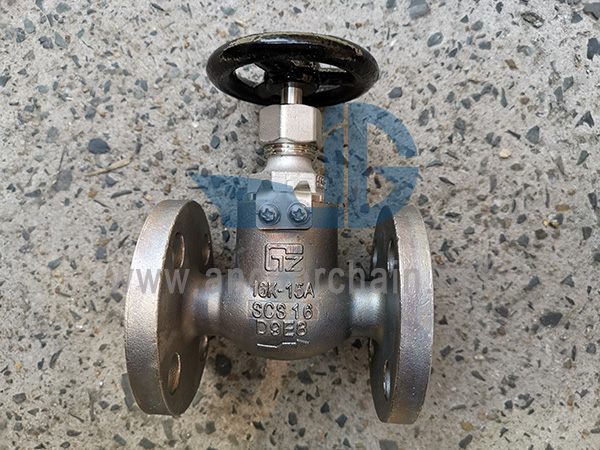

JIS F 7301 5K SCS16 Глобус клапани от неръждаема стомана Морски глобален клапан от неръждаема стомана или морски месингов глобален клапан може да се нарече морска спирателна клапа от неръждаема стомана/месинг. Функция: отваряне/затваряне на тръбната система Стандарт на дизайн: JIS F7301-1996
*DN15-DN40 с завинтен капак, DN50-DN65 с капак с болтове
Основен материал:
1-Тяло: неръждаема стомана¼ˆSCS16)/SUS316L
2-дискова: неръждаема стомана¼ˆSCS16)/SUS316L
3-стъбло: неръждаема стомана(SCS16)/SUS316L
4-капак: неръждаема стомана¼ˆSCS16)/SUS316L
5-ръчно колело: чугун (FC200)
IMPA код | размер | Лице в лице (L) | Фланец диам. (Д) | Наклон (C) | № на отвора за болт | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
