JIS F 7376 Чугунени 10K винтови ъглови клапани:
Морски стоманен ъглов клапан с винт надолу също може да се нарече ъглов клапан от морска стомана SDNR или ъглов клапан SDNR. Подходящ е за тръбна система със средно сладка вода, въздух и друг газ, масло и пара с температура не над 300 градуса по Целзий.
Стандарт за проектиране: JIS F7471-1996
Стандарт за изпитване: JIS 7400-1996
Хидравлично тестово налягане: тяло-2.1Mpa, седалка-1.54Mpa
Размер на фланеца според JIS B2220 -10K
Основен материал:
1-тяло: отлята стомана (SC480)
2-местни: бронз (BC6) или неръждаема стомана (2Cr13, SCS2)
3-диск: бронз (BC6) или неръждаема стомана (2Cr13, SCS2)
4-ствола: C3771BD (месинг) или SUS403
5-капак: лята стомана (SC480)
6-ръчно колело: чугун (FC200)
7-уплътнителен уплътнител: бронз (BC6) или неръждаема стомана (2Cr13)
8-Уплътнение: без азбест
Основен списък с размери (мм):
| IMPA код |
размер |
L1 |
D
|
C
|
Без отвор за болтове |
h
|
t
|
H
|
D2 |
Тегло |
|
751141
|
50
|
120
|
155
|
120
|
4
|
19
|
20
|
255/255 |
160
|
18.2
|
|
751142
|
65
|
130
|
175
|
140
|
4
|
19
|
22
|
270/260 |
200
|
25.3
|
|
751143
|
80
|
140
|
185
|
150
|
8
|
19
|
22
|
275/270 |
200
|
27.5
|
|
751144
|
100
|
160
|
210
|
175
|
8
|
19
|
24
|
315/305 |
250
|
40.6
|
|
751145
|
125
|
180
|
250
|
210
|
8
|
23
|
24
|
360/350 |
280
|
69.8
|
|
751146
|
150
|
205
|
280
|
240
|
8
|
23
|
26
|
405/390 |
315
|
81.2
|
|
751147
|
200
|
230
|
330
|
290
|
12
|
23
|
26
|
475/450 |
355
|
124
|
|
751148
|
250
|
290
|
400
|
355
|
12
|
25
|
30
|
570
|
450
|
211
|
|
751149
|
300
|
320
|
445
|
400
|
16
|
25
|
32
|
645
|
500
|
293
|

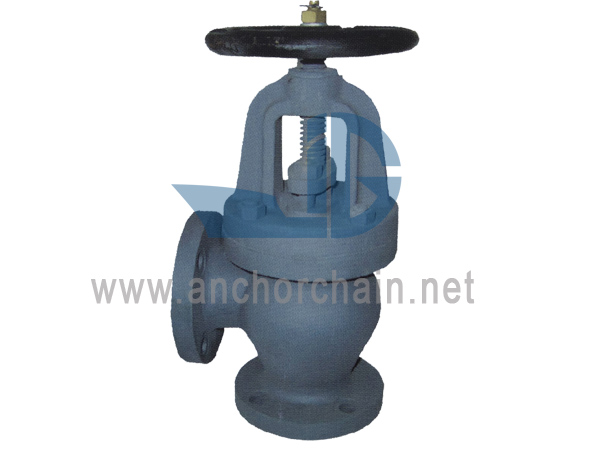

Морски чугунен завинтващ се ъглов клапан JIS F7376 10K
Категория:JIS Морски ъглов клапан
Материал: Чугун
Стандарти: JIS F7376
Сертификат: CCS, BV, ABS, GL, LR, DNV, NK, RINA, KR, IRS
FOB Цена: Вземете най-новата цена сега
Място на произход: Китай
